11. Numerical Integration (RK4, Substepping, 1-Step Lag)¶

Learning objectives¶

이 chapter 를 마치면 다음을 할 수 있다.

Euler 와 RK4 의 local/global error order 와 stability region 을 비교한다.
stiff system 에서 substepping 이 필요한 이유를 frequency/stability 로 설명한다.
1-step lag 가 self-referential 식 (weight transfer) 을 단순화하는 의도적 추정임을 이해하고 그 bias 를 정량 평가한다.
RK4 + 1 ms substep + 1-step lag 조합의 trade-off 를 판단한다.

Prerequisites¶

Chapter 04-06 — Ld1-Ld3 의 EoM (적분 대상).
외부 — ODE 수치해석 기초 (Hairer/Wanner, Numerical Recipes).

11.1 동기 — ODE 일반형¶

차량 dynamics 를 1차 ODE 로:

\[ \dot y = f(y, u, t) \]

$y$ state, $u$ input, $t$ time. Ld1 의 $y\in\mathbb{R}^8$, Ld3 은 더 크다. 수치 적분은 $y(t+dt)$ 를 $y(t), f(y,t)$ 로부터 추정한다.

11.2 가정¶

가정	의미	깨지는 case
Fixed step	adaptive step 없음	급격한 transient (RK45 필요)
Explicit RK4	implicit 아님	very stiff (BDF/IRK)
1-step lag	weight transfer 가 직전 step $a$ 기반	큰 dt 에서 transient bias
ODE (not DAE)	algebraic constraint 없음	constrained multibody (Ld4-Ld5)

11.3 Explicit Euler¶

\[ y_{n+1} = y_n + dt\cdot f(y_n, t_n) \]

local error $O(dt^2)$, global $O(dt)$. linear test $\dot y=\lambda y$ 의 stable region:

\[ |1 + dt\,\lambda| \le 1 \]

$\lambda=-1000$ (stiff) 이면 $dt<0.002$ 필요. tire-vertical mode ($k_{\text{tire}}=220$ kN/m, $m_u=40$ kg → $\omega\approx74$ rad/s) 같은 stiff cluster 에서 Euler 는 작은 dt 를 강제한다.

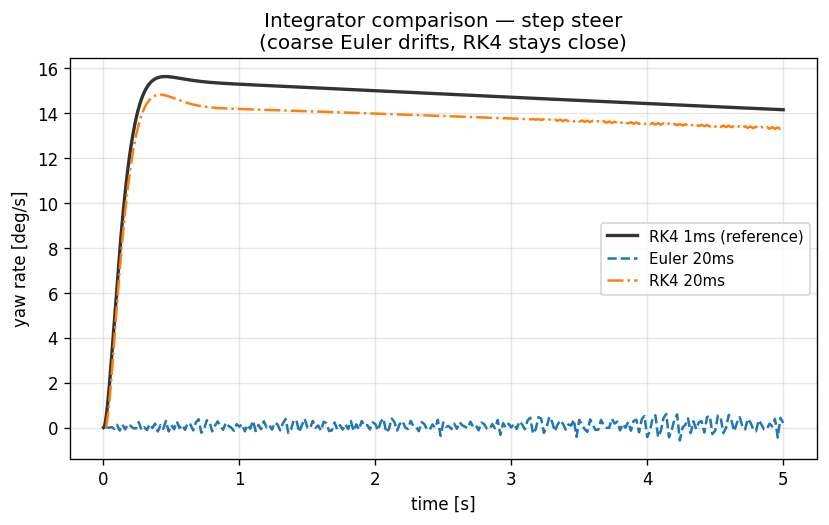

Euler vs RK4 step-steer (actual model)

동일 step-steer 를 RK4 1ms (reference) vs Euler 20ms vs RK4 20ms. stiff suspension 에서 Euler 20ms 는 불안정해지고 RK4 는 큰 dt 에서도 reference 에 근접한다.

11.4 Runge-Kutta 4¶

\[ \begin{aligned} k_1 &= f(y_n, t_n) \\ k_2 &= f(y_n + \tfrac{dt}{2} k_1,\; t_n + \tfrac{dt}{2}) \\ k_3 &= f(y_n + \tfrac{dt}{2} k_2,\; t_n + \tfrac{dt}{2}) \\ k_4 &= f(y_n + dt\, k_3,\; t_n + dt) \\ y_{n+1} &= y_n + \tfrac{dt}{6}(k_1 + 2k_2 + 2k_3 + k_4) \end{aligned} \]

local error $O(dt^5)$, global $O(dt^4)$. stability:

\[ |R(z)| \le 1, \qquad R(z) = 1 + z + \tfrac{z^2}{2} + \tfrac{z^3}{6} + \tfrac{z^4}{24} \]

Euler 보다 훨씬 넓어 stiff system 의 일부 범위까지 stable.

cost: step 당 $f$ 4 회 evaluation (Euler 의 4 배). 그러나 $O(dt^4)$ error 로 같은 정확도에 더 큰 dt 가능 → 결과적으로 더 빠를 수 있다. 1 ms RK4 의 차량 dynamics numerical error 는 $O(10^{-12})$ 수준.

11.5 Substepping¶

외부 host (CARLA) tick 은 보통 20 ms (50 Hz). 차량 spring frequency 10-15 Hz 라 outer dt 20 ms 로 직접 RK4 하면 oscillation 인접에서 artifact 가 생긴다.

\[ dt_{\text{sub}} = \min(dt_{\text{outer}}, dt_{\max}), \qquad N_{\text{sub}} = \lceil dt_{\text{outer}} / dt_{\text{sub}} \rceil \]

(max_substeps cap). 매 outer step 안에서 $N$ 회 RK4 inner step.

inner dt 선택 기준:

\[ dt_{\text{inner}} \le \frac{1}{10\, f_{\max}} \]

$f_{\max}$ 는 가장 빠른 mode. tire-vertical mode (~12 Hz) 면 $dt_{\text{inner}} \le 8$ ms. 1 ms default 는 보수적 — 정확도 우선.

11.6 1-Step Lag — self-referential 단순화¶

Ld1 의 longitudinal weight transfer:

\[ F_{z,f}(t) = F_{z,f}^{\text{static}} - \frac{m\, a_x(t)\, h_{cg}}{L}, \qquad a_x(t) = \frac{F_{x,\text{total}}(F_z(t))}{m} \]

$F_z$ 가 $a_x$ 의 함수, $a_x$ 가 $F_z$ 의 함수 — self-referential. 엄밀히는 fixed-point iteration 이 필요하나 매 substep iteration → 비용 + tire nonlinearity 로 수렴 보장 없음.

1-step lag: 직전 substep 의 $a_{x,\text{prev}}$ 사용.

\[ F_{z,f}(t) = F_{z,f}^{\text{static}} - \frac{m\, a_{x,\text{prev}}\, h_{cg}}{L}, \quad a_x(t) = \text{compute}(F_z(t)), \quad a_{x,\text{prev}}\leftarrow a_x(t) \]

bias $\sim dt\cdot|da_x/dt|$. brake $a_x=-5$ m/s², $da_x/dt\sim100$ m/s³ 라도 1 ms substep 에서 bias $=0.1$ m/s² → $\Delta F_z\approx30$ N (sedan). 무시 가능. 같은 패턴이 lateral transfer ($a_{y,\text{prev}}$), anti-dive 에도 적용 된다.

11.7 RK4 substep + 1-step lag 결합¶

매 substep: (1) $a_{x},a_{y}$ prev 로 Fz 계산, (2) RK4 4 stage, (3) substep 끝에서 $a_{\cdot,\text{prev}}$ 갱신 ($= F_{\cdot}/m$). RK4 4 stage 안에서는 $a_{\text{prev}}$ constant — 매 stage update 도 가능하나 식 복잡 대비 효과 미미.

11.8 외부 outer dt 권고¶

사용	outer dt	비고
CARLA 50 Hz	20 ms	substep 10 cap, inner 2 ms
Lab analysis	5 ms	5 substeps of 1 ms (default)
Highest fidelity	1 ms	no substep
MPC inner loop	10-20 ms	substep 10-20

11.9 검증 전략¶

검증	케이스
RK4 vs Euler	step_steer 에서 r(T), vx(T) 차이 측정
Coarse Euler 불안정	큰 outer dt 에서 Euler 진동, RK4 안정
1-step lag bias	brake step 의 $F_{z,f}$ 비율이 해석값과 0.1 %

11.10 한계¶

항목	한계	follow-up
RK4 stiff	implicit (BDF, IRK) 가 더 stable	Phase 2
1-step lag transient	fixed-point iteration 옵션	Phase 2
Variable-step	fixed step 만 (RK45 미지원)	Phase 2
Symplectic	spring/damper energy 보존 우수 (Verlet)	평가
DAE	constrained multibody 필요	Ld4-Ld5

11.11 다음 chapter 와의 연결¶

이 chapter 는 모든 Ld 의 EoM 을 적분하는 공통 수치 엔진을 다뤘다. chapter 12 는 이 엔진과 control 사다리를 묶는 전체 software architecture (ABI, binding, plugin) 를 다룬다.

11.12 참고문헌¶

Hairer, E. & Wanner, G., Solving ODE II — Stiff and DAE Problems, Springer, 1996.
Press, W.H. et al., Numerical Recipes, 3^rd ed., Cambridge, 2007, §17.

11.13 Self-check¶

1. RK4 가 Euler 보다 step 당 4배 비싼데도 빠를 수 있는 이유?

error 가 $O(dt^4)$ 라 같은 정확도를 훨씬 큰 dt 로 달성. step 수가 1/4 이하로 줄면 총 evaluation 이 Euler 보다 적어질 수 있다.

2. stiff system 에서 explicit Euler 가 강제하는 것은?

stable region $|1+dt\lambda|\le1$ 이 좁아 가장 빠른 mode($|\lambda|$ 큼)에 맞춰 매우 작은 dt 를 써야 한다. 비효율적.

3. 1-step lag 의 bias 가 작은 이유를 정량으로?

bias $\sim dt\cdot|da/dt|$. 1 ms substep 에서 $da/dt\sim100$ m/s³ 라도 0.1 m/s² → $\Delta F_z\sim30$ N. static 수천 N 대비 무시 가능.

4. outer dt 20 ms 인데 spring 이 12 Hz 면 왜 substep?

$dt_{\text{inner}}\le1/(10 f_{\max})\approx8$ ms 필요. 20 ms 직접 적분은 oscillation 을 under-sample 해 numerical artifact. substep 으로 inner 를 작게.

5. Ld4-Ld5 에서 RK4 만으로 부족한 이유?

joint constraint 가 algebraic equation 을 더해 ODE 가 DAE 가 된다. explicit RK4 는 constraint drift 를 일으켜 DAE solver (index reduction, Baumgarte) 가 필요.

11.14 VDSim 구현 노트¶

[VDSim impl] § 11.3 — Euler 옵션

SolverParams::Integrator::Euler (benchmark/fairness 용, default RK4). configs/solvers/euler_10ms.yaml 로 coarse Euler numerical error 시범.

[VDSim impl] § 11.5 — Substep 코드

core/src/bicycle_dynamics.cpp:117-119:
const int N = std::max(1, std::min(sp_.max_substeps,
               static_cast<int>(std::ceil(dt / sp_.max_substep_dt))));
const double h = dt / static_cast<double>(N);
for (int i = 0; i < N; ++i) substep(cmd, contacts, h);
default max_substep_dt=0.001, max_substeps=10. outer 5 ms → 5×1 ms, outer 20 ms → cap 10×2 ms.

[VDSim impl] § 11.6 — 1-step lag 검증

brake step 실측 $a_x=-3.36$ m/s² → 해석 $\Delta F_z=1027$ N. sim $F_{z,f}$ 비율 1.125 vs 해석 1.126, 오차 0.1 %.

[VDSim impl] § 11.7 — substep update 코드

core/src/seven_dof_dynamics.cpp:418-425:
state_   = apply(s0, k, h);
ax_prev_ = k.ax_body;
ay_prev_ = k.ay_body;
[VDSim impl] § 11.9 — Solver 비교

step_steer (δ=0.05, vx=10, 5 s):

Integrator substep r(T) vx(T)

RK4 1 ms 0.17993 9.713

Euler 10 ms 0.17950 9.693

차이 +0.24 %, +0.21 %. outer 5 ms 면 Euler 도 양호, 50 ms 이상에서 진동. config: configs/solvers/{rk4_1ms, euler_10ms}.yaml.
