09. Lc7-PathCurvature (Pure Pursuit) / Lc8-Waypoint

Learning objectives

이 chapter 를 마치면 다음을 할 수 있다.

  1. Pure Pursuit 의 lookahead geometry 로부터 steer (curvature) 를 유도한다.
  2. lookahead distance \(L_d\) 의 vx-dependent scheduling 의 이유 (low-vx 진동, high-vx 부드러움) 를 설명한다.
  3. Pure Pursuit 의 강점/약점 (simplicity vs straight cross-track 잔여) 을 인지하고 Stanley/MPC 대안과 비교한다.
  4. waypoint path 표현 (arc-length parameterization, frame 선택) 의 의미를 설명한다.

Prerequisites

  • Chapter 04 — kinematic bicycle (\(\kappa = \tan\delta / L\)).
  • Chapter 07-08 — control 사다리, Lc7/Lc8 의 위치, longitudinal cascade.
  • Chapter 01 — world ↔ body frame 변환.

9.1 동기 — geometry 기반 steering

차량이 \((x, y, \psi)\), path 가 waypoint sequence \(\{(x_i, y_i)\}\) 일 때 Pure Pursuit 는:

  1. 차량에서 path 위 한 점 (lookahead point, distance \(L_d\)) 을 정한다.
  2. 그 점을 통과하는 원호 (rear axle 의 instantaneous center 통과) 가 되도록 front wheel steer 를 결정한다.

geometry 가 모든 것을 결정 — feedback 도 optimization 도 없다. 단순함이 강점.

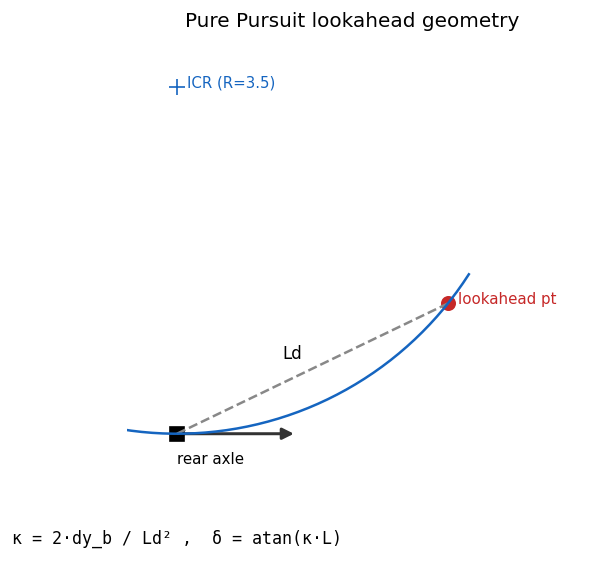

Pure pursuit lookahead geometry

9.2 가정

가정 의미 깨지는 case
Kinematic bicycle \(\kappa = \tan\delta/L\) 고속 dynamic slip
World frame path path 가 ENU world 좌표 Frenet (s,d) frame
Dense waypoints lookahead index 선형 탐색 sparse / cusp path
Geometry-only lateral cross-track 직접 측정 없음 straight 잔여 error

9.3 Geometry 유도

lookahead point 를 body frame 으로 변환 (\(R(-\psi)\)):

\[ \begin{aligned} (dx_w, dy_w) &= (x_{\text{target}} - x,\; y_{\text{target}} - y) \\ dx_b &= \cos\psi\, dx_w + \sin\psi\, dy_w \\ dy_b &= -\sin\psi\, dx_w + \cos\psi\, dy_w \end{aligned} \]

\(dx_b\) = forward distance, \(dy_b\) = lateral offset (좌가 \(+\)). rear axle (body origin) 과 lookahead point 를 동시에 통과하는 원의 반지름:

\[ R_{\text{path}} = \frac{L_d^2}{2\, dy_b}, \qquad L_d^2 = dx_b^2 + dy_b^2 \;\Rightarrow\; \kappa = \frac{2\, dy_b}{L_d^2} \]

kinematic bicycle 에서 steer:

\[ \kappa = \frac{\tan\delta}{L} \;\Rightarrow\; \delta = \arctan(\kappa L) \approx \frac{2\, dy_b\, L}{L_d^2} \quad(\text{small angle}) \]

9.4 Lookahead distance scheduling

constant \(L_d\) 의 문제: 너무 작으면 작은 lateral error 에 큰 steer → 진동 (정지 근처), 너무 크면 corner 를 일찍 cut → 부드럽지만 부정확.

scheduling:

\[ L_d = \max(L_{d,\min},\; k\, v_x) \]

low vx → \(L_{d,\min}\) (default 1.5 m, 진동 방지). high vx → \(k v_x\) (default \(k=0.40\) s, "0.4 초 후 위치" 예측, 시야 확장).

lookahead index 는 직전 index 부터 선형 탐색 (O(1) amortized); \(L_d\) 도달 실패 시 path 끝점 사용.

9.5 강점 / 약점

강점:

  • Simple — lateral offset 한 점으로 steer 결정 (식 3 줄).
  • Stable — saturation 에도 발진 없음 (geometry 기반).
  • No tuning — \(L_d\) 하나만.
  • Real-time — O(1).

약점:

  • straight 에서 cross-track error 가 0 으로 수렴하지 않음 (heading 만 맞추고 lateral offset 은 lookahead 시야만큼 잔여).
  • sharp turn 에서 corner 안쪽으로 cut.
  • optimal 아님 — 차량 한계 활용 못 함.

이 약점이 MPC / SMPC 의 출발점 — receding-horizon optimization 으로 cross-track 0 수렴 + corner 한계 활용.

9.6 Stanley 와 비교

항목 Pure Pursuit Stanley
기준점 rear axle front axle
Cross-track lookahead 의존 직접 minimize (\(k_e\,\text{cte}/v_x\))
Heading indirect 직접 minimize
진동 low high-gain 시 진동
대표 사용 Roborace, FSK DARPA 2005 우승

9.7 Lc8-Waypoint 표현

PathPoint = (s: arc length, xy: world coord, yaw: tangent, kappa: curvature, v_des: desired speed). s 가 arc length 면 미분 quantity (yaw, kappa, v_des) 가 자연 정의되고, 미리 계산된 kappa 는 sanity check / feed-forward 로 활용 가능하다.

Frame 선택

path 가 어느 frame 인가가 중요하다. world (ENU), vehicle-relative, Frenet (s, d) 가 가능하며 현재는 world frame 만 지원. highway driving 표준은 Frenet.

9.8 검증 전략

검증 케이스
Straight x-axis 직선 → steer ≈ 0
Left circle R=20 원호 → steer>0, κ>0
Saturation tight (R=1) → |steer|≤max_steer
End-to-end figure-8 (R=20) 추종, corner saturation 노출

9.9 한계

항목 한계 해소
Cross-track 정확 측정 lookahead proxy 만 Stanley/MPC
차량 한계 활용 없음 MPC
Frenet frame 미지원 Phase 2
Path smoothness waypoint 의존 (cusp X) spline 전처리

9.10 다음 chapter 와의 연결

chapter 08 (longitudinal cascade) + chapter 09 (lateral Pure Pursuit) 가 합쳐 full path tracking 을 구성한다. chapter 10 의 DriverModel 은 이 둘을 인간 운전자 특성 (reaction delay, 보수적 gain) 으로 묶어 closed-loop scenario 를 구동한다.

9.11 참고문헌

  • Coulter, R.C., Implementation of the Pure Pursuit Path Tracking Algorithm, CMU TR, 1992 (원본).
  • Snider, J., Automatic Steering Methods for Autonomous Automobile Path Tracking, CMU TR, 2009 (PP vs Stanley vs MPC).
  • Werling, M. et al., Optimal Trajectory Generation ... in a Frenét Frame, ICRA 2010.

9.12 Self-check

1. lookahead distance 를 너무 작게 잡으면? 작은 lateral offset 에도 큰 $\kappa$(steer)가 나와 진동한다. 특히 저속에서 $dy_b/L_d^2$ 가 커져 발진. $L_{d,\min}$ floor 로 막는다.
2. Pure Pursuit 가 straight 에서 cross-track 을 0 으로 못 만드는 이유? lookahead point 의 heading 만 align 하므로 차량이 path 와 평행하지만 일정 lateral offset 을 유지하는 평형이 존재한다. cross-track 을 직접 minimize 하지 않기 때문 (Stanley 와의 차이).
3. δ = atan(κL) 에서 small-angle 근사는 언제 깨지나? tight turn (큰 κ) 에서 $\tan\delta\approx\delta$ 가 부정확해지고, 고속 dynamic slip 이 더해지면 kinematic 가정 자체가 무너진다.
4. lookahead index 를 prev_idx 부터 탐색하는 이유? 매 step 전체 path 를 재탐색하면 O(N). path 진행은 단조 증가하므로 직전 index 부터 시작하면 O(1) amortized.
5. figure-8 추종에서 vx 가 under-track 하는 원인은? corner 에서 sedan max_steer(0.5 rad) saturation → 필요 곡률 미달 → 추종 위해 감속. controller 버그가 아니라 차량 steer 한계의 정상 노출.

9.13 VDSim 구현 노트

[VDSim impl] § 9.3 — PurePursuit 코드

core/src/control_converter.cpp 의 PurePursuitController::update:

const double l2 = dx * dx + dy * dy;
if (l2 < 1e-6) return out;
const double kappa = 2.0 * dy / l2;
const double steer = std::atan(kappa * g_.wheelbase);

[VDSim impl] § 9.4 — Scheduling default + 검증

\(L_{d,\min}=1.5\) m, \(k=0.40\) s. vx=8 → \(L_d=\max(1.5,3.2)=3.2\) m. figure-8 R=20 corner 에서 sedan max_steer 0.5 rad 도달. lookahead lookup 은 control_converter.cpp 의 index search.

[VDSim impl] § 9.7 — CmdL8 struct

struct PathPoint {
    double s; Vec2 xy; double yaw; double kappa; double v_des;
};
std::vector<PathPoint> path;
double lookahead_distance {5.0};
vdsim_path_tracking 은 path[N] array 직접 + Pure Pursuit 호출. Lc8 의 variant dispatch 는 lower_to_l4 fallback (steer 0); 본격 dispatch 는 ControlConverter cascade 외부.

[VDSim impl] § 9.8 — 검증 test + end-to-end

PurePursuit.* 3 tests: StraightAheadZeroSteer, LeftCircleProducesPositiveSteer, MaxSteerClamped. End-to-end vdsim_path_tracking (sedan, figure-8 R=20, v_target=8): vx mean 5.79±0.37 (under-track), steer max 0.50 (saturated), 25 s. Pure Pursuit 자체는 정상, sedan steer 한계 노출.

[VDSim impl] § 9.x — 사용 예제

vdsim::PurePursuitController pp;
pp.initialize({.wheelbase=vp.wheelbase, .max_steer=vp.max_steer_angle_wheel,
               .lookahead_min=2.0, .lookahead_k=0.45});
std::vector<double> px, py;
make_figure_eight(20.0, 80, px, py);
int prev_idx = 0;
while (...) {
    auto out = pp.update(x, y, yaw, vx, px.data(), py.data(),
                         (int)px.size(), prev_idx);
    prev_idx = out.idx; steer = out.steer;
    // 이후 v_target → ax_target → throttle/brake cascade
}
examples/path_tracking_demo.cpp 의 main loop.
